이 앱은 OBD- ||를 시뮬레이션합니다 자동차의 ECU에 연결된 Bluetooth 어댑터

버전 1.3.0

이 앱은 Android 장치 (전화 또는 태블릿)를 OBDII Bluetooth 어댑터를 사용하여 자동차 (가상)가됩니다.

이것은 Android OBDII 소프트웨어 개발 및 테스트를위한 편리하고 비용 효율적인 솔루션입니다.

하드웨어:

2 개의 Android 장치 (Bluetooth 페어링)를 사용하고, 하나는이 앱 (ECU)을 실행하고 다른 하나는 테스트 용 Android OBDII 앱을 실행합니다.

이 앱을 사용하면 실제 자동차가 필요하지 않으며 실제 자동차로 수행하기 전에 실내를 유지하며 모든 테스트를 수행합니다.

ECU Engine Sim 시뮬레이션은 안정적이고 신뢰할 수 있음을 확인할 수 있습니다.

이 응용 프로그램은 다음과 같은 Android OBD-II 앱으로 테스트되었습니다.

* Code Reader Pro

* 토크 프로

* 대시 명령

* Elmscantoyota

테스트 결과가 매우 좋습니다

참고 : 일부 Android OBD-II 앱은 Bluetooth 임계 값 감지를 사용한 실제 ELM 어댑터의 임계 값이 Android 장치의 BLE의 임계 값과 다르기 때문에 Simulation Device에 연결할 수 없습니다.

ECU Engine Sim 시뮬레이션은 Android 터미널 앱의 명령 줄과도 잘 작동 할 수 있습니다.

ECU Engine Sim 시뮬레이션은 데이터 서버처럼 작동하므로 외부 테스터의 데이터 요청 (AT 또는 OBD-II 명령)을 기다린 다음 처리하고 요청에 응답합니다.

ECU Engine Sim Ulation은 OBD-II 표준을 모방합니다 : ISO 15765-4 CAN 11/500KB

앱은 대부분의 명령을 처리 할 수 ​​있지만 다음은 일반적으로 ISO 15765-4 CAN 표준과 함께 사용됩니다.

* ATZ, ATWS, ATSP0, AT@1, ATI, ATI, ATH0, ATH1, ATE0, ATE1, ATDP, ATRV, ATDPN, ATSPN, ATTPN, ATCAF0, ATCAF1, ATSP6, ATAT0

이 앱에서 지원하는 OBD-II 명령 (서비스 모드 및 PID)

1. 라이브 데이터 PIDS :

01 00, 01 01, 01 04, 01 05, 01 0A, 01 0C, 01 0D, 01 0E, 01 10, 01 11, 01 03, 01 04, 01 05, 01 21,

01 33, 01 46, 01 5C, 01 5E, 01 6A, 01 67

2. Vehile 정보 :

09 00- 지원되는 PID 요청

09 02- 요청 VIN 번호

09 04- 요청 교정 번호

3. DTC 문제 코드

03- 요청 저장 코드

07- 보류중인 코드를 요청합니다

0A- 영구 코드를 요청합니다

04- 문제 지우고 문제 코드 및 관련 저장 데이터 요청

4. 프레임 데이터 동결 - 프레임 #0

02 00 00- 지원되는 PID 요청

02 02 00- 동결 프레임 데이터를 저장하는 DTC를 요청합니다.

02 xx 00- XX가 다른 동결 프레임 데이터를 요청하기위한 PID입니다.

용법:

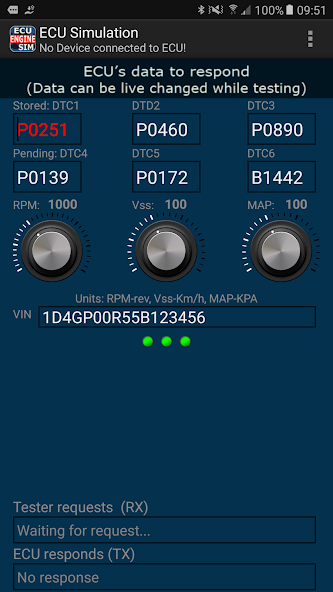

응용 프로그램을 시작한 후에는 ECU 시뮬레이션 프로세스를 시작하려면 "ECU 시뮬레이션 시작"버튼을 누르야합니다. 데이터 화면이 나타납니다.

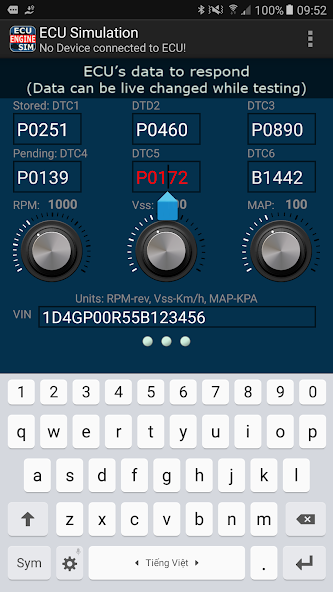

데이터 화면에서 테스트 목적으로 데이터 화면에서 볼 수있는 일부 데이터를 라이브로 변경할 수 있습니다.

다른 모든 보이지 않는 데이터는 고정 값으로 반환됩니다.

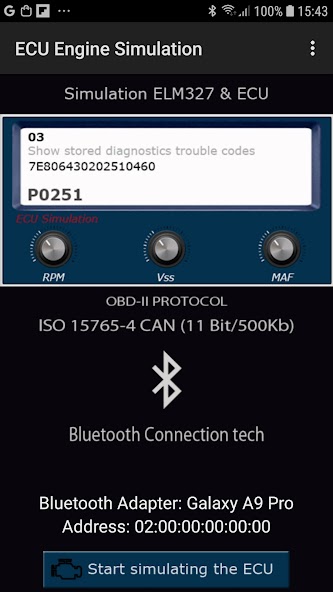

시작 화면에는 시뮬레이션 Bluetooth OBD-II 어댑터에 대한 두 가지 정보가 있습니다.

* 어댑터 이름 : 전화기의 내장 블루투스 장치 (태블릿)의 이름. 이 Bluetooth 장치는 ELM327 Bluetooth 어댑터를 모방합니다

* 어댑터 주소 : 내장 블루투스 장치의 최대 주소

명령 줄 터미널에서 테스트를 수행하는 경우 다음과 같이 명령에 따라 명령을 내릴 순서가 있습니다.

ATZ -RESET OBD -II 어댑터

ATSP6- 프로토콜 설정 ISO 15765-4 CAN 11/500KB (ATSP0 또는 ATTP6을 사용할 수 있음)

ATH1- 응답에서 헤더 7E8을보고 싶다면 ATH0이 아닌 경우 ATH0

ATCAF1- 어댑터가 귀하를 위해 데이터를 형식화하려는 경우

ATCAF0- 요청 데이터를 직접 포맷해야합니다. 이 경우 요청에서 처음에 PCI 바이트 (요청의 데이터 바이트 수와 동일)를 추가해야합니다.

예를 들어 02 01 0D : 여기서 01 0D는 요청 차량 속도 (2 개의 데이터 바이트)이고 PCI 바이트는 02입니다.

위의 명령과 함께 OBD-II 어댑터를 시작한 후 평소와 같이 원하는 OBD-II 요청 (또는 다른 명령)을 보낼 수 있습니다.

무료 버전 " ECU Engine Sim Ulation"은 잠겨 있으며 OBD-II 요청에 응답하지 않으므로 초기 명령에만 응답합니다.

개인 정보 보호 정책 :

https://www.freeprivacypolicy.com/live/4d959ed7-c0fd-4da4-8da1-98d09d46161f

최신 버전 1.3.0의 새로운 기능
